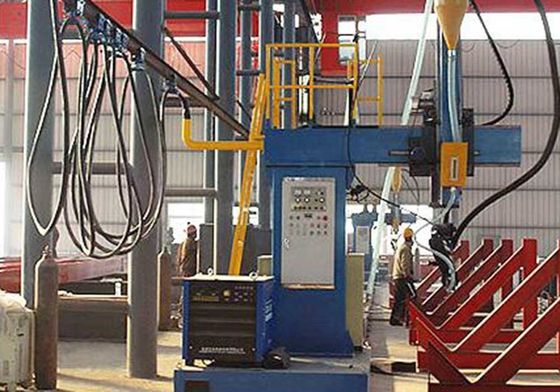

ระบบควบคุมไฟฟ้าของ Cantilever H Beam Welding Machine

เครื่องประกอบด้วยรถเข็น, คอลัมน์, บูม, แขนผสมและรถเครื่องมือ, เครื่องติดตามเทอร์ช์ผสมกล, ระบบการรักษากลื่น, วงจรแก๊สและระบบควบคุมไฟฟ้า.

เครื่องประกอบด้วยรถเข็น, คอลัมน์, บูม, แขนผสมและรถเครื่องมือ, เครื่องติดตามเทอร์ช์ผสมกล, ระบบการรักษากลื่น, วงจรแก๊สและระบบควบคุมไฟฟ้า.

รถขนส่ง, คอลัมน์และบั้มเป็นกรอบของเครื่องจักรเครื่องติดตามกลของปืนผสม ใช้เพื่อสนับสนุนหัวผสมและปรับตําแหน่งปลายผสมมีหลายกลุ่มของล้อ idler บนรถเครื่องมือที่จะติดแน่นกับรถเลนนําสําหรับการเดินทางด้านบนและด้านล่างและซ้ายและขวาสองกลุ่มของอุปกรณ์ขับเคลื่อนจะใช้ในการขับเคลื่อนการเดินทางของแขนผสมในด้านบน, ด้านล่าง, ซ้ายและทิศทางขวา.

อุปกรณ์การติดตามเทียนสลัดกลถูกติดตั้งที่ส่วนล่างของแขนสลัด และอุปกรณ์การให้สายไฟของหัวสลัดถูกติดตั้งที่ส่วนบนซึ่งสามารถมั่นใจว่าปลายการปั่นจะมุ่งไปยังสายปัด, แต่เก็บไว้กับความว่างบางคู่ของล้อนําจะใกล้เคียงกับสองด้านของเย็บสอดของชิ้นงานเมื่อเย็บสอดบิดในทิศทางซ้ายและขวาผ่านปฏิกิริยายืดหยุ่นของสปริง, การสไลด์ข้ามด้านบนของวงล้อนําจะปรับให้ซ้ายหรือขวา เมื่อสายผสมการผสมผสานโค้งในทิศทางด้านบนและด้านล่าง, ผ่านปฏิกิริยายืดหยุ่นของกระบอกสไลด์ข้ามจะปรับในทิศทางด้านบนและด้านล่างโดยการขับเคลื่อนของล้อนํานอกจากนี้, อุปกรณ์การปรับทางมือซ้าย-ขวาสําหรับเทียนการปัด

ระบบบําบัดไหลเวียนประกอบด้วยถังไหลเวียนและเครื่องฟื้นฟูไหลเวียน. ชุดหนึ่งของถังไหลเวียนและท่อฟื้นฟูไหลเวียนถูกติดตั้งบนแขนปั่น.เครื่องฟลักซ์การฟื้นฟูถูกตั้งขึ้นบนรถ. การไหลเวียนจะไหลเวียนไปยังสายผสมผสานที่จะได้รับการผสานจากถังไหลเวียนผ่านวาล์วและจากนั้นงานผสานจะทําโดยปลายผสานท่อการฟื้นฟูไหลเวียนที่ด้านหลังของปลายการปั่นจะรวบรวมไหลเวียนที่เหลือไปยังกระบอก, ซึ่งจะกลับไปที่ถังไหลผ่านวาล์วหลังจากที่ได้รับการกรองโดยจอฝุ่นจะดูดเข้าไปในเครื่องฟลัคซ์การฟื้นฟูและบล็อกใหญ่ของฟลัคซ์จะยังคงอยู่ในถังการฟื้นฟู.

ระบบควบคุมไฟฟ้าประกอบด้วยกล่องควบคุมไฟฟ้าและแผ่นปฏิบัติการการปรับปรุงปริมาตรการปั๊มของเครื่องปั๊มและสวิทช์ของเครื่องฟลักซ์การฟื้นฟูจะควบคุมและดําเนินการ.
