| ขั้นต่ำ: | 1 ชุด |
| standard packaging: | พาเลทไม้ |
| Delivery period: | 10-15 วัน |
| วิธีการจ่ายเงิน: | L/C, T/T |
| Supply Capacity: | 100 ชุด / เดือน |

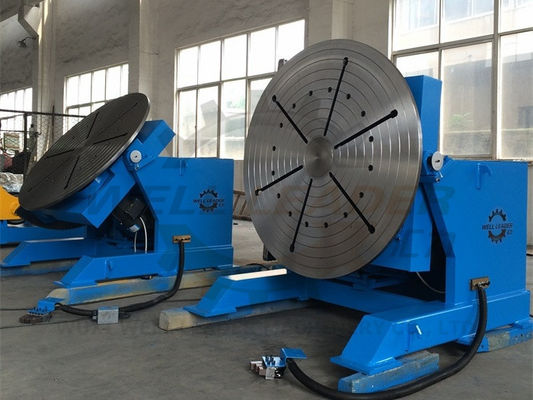

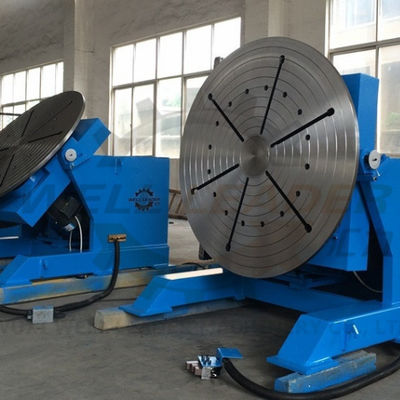

เครื่องวางตำแหน่งเชื่อมของเราได้รับการออกแบบมาเพื่อหมุนชิ้นงานทรงกลมหรือท่อ เช่น หน้าแปลนและท่อผ่าน 360 องศา เพื่อให้ช่างเชื่อมสามารถยืนในตำแหน่งเดียวและทำงานบนพื้นผิวระดับได้อย่างต่อเนื่อง ซึ่งช่วยป้องกันความเมื่อยล้าของพนักงานและเพิ่มผลผลิต เนื่องจากช่างเชื่อมไม่จำเป็นต้องเคลื่อนที่ไปรอบๆ ชิ้นงานอย่างต่อเนื่องเพื่อให้การเชื่อมเสร็จสมบูรณ์ วิธีการนำเสนอชิ้นงานนี้ยังช่วยให้มั่นใจได้ถึงรอยเชื่อมที่มีคุณภาพสูงอย่างสม่ำเสมอ เนื่องจากไม่มีการทำงานเหนือศีรษะหรือแนวตั้งเข้ามาเกี่ยวข้อง การเชื่อมต่อท่อหรือการติดตั้งอุปกรณ์ท่อ เช่น หน้าแปลนและวาล์ว เป็นงานที่มีปัญหาจากมุมมองการดำเนินการเนื่องจากระนาบการทำงาน 360 องศา หากไม่มีการใช้เครื่องมือเช่นเครื่องวางตำแหน่งเชื่อม พนักงานอาจต้องเคลื่อนที่ไปรอบๆ และใต้ชิ้นงานอย่างต่อเนื่องเพื่อให้ข้อต่อเสร็จสมบูรณ์ ซึ่งไม่เอื้อต่อการเชื่อมที่มีคุณภาพดี เพื่อหลีกเลี่ยงการหยุดชะงักบ่อยครั้งบนรอยเชื่อม เครื่องวางตำแหน่งเชื่อมเป็นเครื่องมือเชื่อมที่จำเป็นและมีประสิทธิภาพ
คลิกวิดีโอด้านล่างเพื่อตรวจสอบการสาธิตการทำงาน
คุณสมบัติ:
- โครงสร้างแบริ่งแบบหมุนที่มีความแม่นยำสูงพร้อมการหมุน 360 องศาแบบไม่จำกัด
- อินเวอร์เตอร์ Mitsubishi / Schneider เพื่อให้ความเร็วตัวแปรแบบไม่ขั้นบันได
- ส่วนประกอบไฟฟ้า Siemens / Schneider
- กล่องรีโมทพร้อมสายเคเบิลยาว
- กล่องรีโมทไร้สาย
- การแสดงองศาการเอียง
- สวิตช์จำกัดเพื่อป้องกันการเอียงมากเกินไป
- มีขั้วต่อสายไฟแบบเร็ว
- ได้รับการรับรอง CE
พารามิเตอร์ทางเทคนิค:
- ความสามารถในการเอียงพิกัด: 1200 กก. ที่ตำแหน่งเต็ม
- แรงโน้มถ่วงสูงสุด: 300 มม.
- เยื้องศูนย์สูงสุด: 200 มม.
- ความเร็วในการหมุน: 0.12-1.2 รอบต่อนาที
- ความเร็วในการเอียง: 0.35 รอบต่อนาที
- ช่วงการเอียง: 0-120 องศา
- มอเตอร์หมุน: 1.1kw
- มอเตอร์เอียง: 1.1kw
- ขนาดโต๊ะ: Φ1200 มม.
- ช่วงการหนีบของหัวจับ: 2”-10”
ช่วงการจ่าย (สำหรับแต่ละรุ่นมาตรฐาน):
- ตัวเครื่องหลักพร้อมมอเตอร์และกระปุกเกียร์ โต๊ะ แบริ่ง ฯลฯ
- ตู้ควบคุมพร้อมส่วนประกอบ Schneider และขั้วต่อสายไฟแบบเร็ว
- กล่องควบคุมระยะไกลพร้อมสายเคเบิล 6 ม.
- กล่องรีโมทไร้สาย
- แป้นเหยียบ
- หัวจับเชื่อม WP-300 สำหรับท่อ 2”-10”
- เอกสารที่เกี่ยวข้องรวมถึงแบบเครื่องกล ไดอะแกรมไฟฟ้า คู่มือการใช้งาน ฯลฯ
- อะไหล่: ปุ่มกด ไฟ โพเทนชิโอมิเตอร์
| รุ่น | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| ความจุพิกัด | 300 กก. | 500 กก. | 800 กก. | 1000 กก. | 2000 กก. | 3000 กก. | 5000 กก. | 10000 กก. |
| แรงโน้มถ่วงสูงสุดที่ความจุพิกัด | 200 มม. | 250 มม. | 300 มม. | 300 มม. | 300 มม. | 300 มม. | 300 มม. | 400 มม. |
| เยื้องศูนย์สูงสุดที่ความจุพิกัด | 150 มม. | 150 มม. | 150 มม. | 150 มม. | 200 มม. | 200 มม. | 200 มม. | 200 มม. |
| ความเร็วในการหมุน (รอบต่อนาที) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| ความเร็วในการเอียง (รอบต่อนาที) | ด้วยมือ/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| ช่วงการเอียง | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| กำลังมอเตอร์หมุน | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| กำลังมอเตอร์เอียง | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| เส้นผ่านศูนย์กลางโต๊ะ | Φ600 มม. | Φ800 มม. | Φ800 มม. | Φ900 มม. | Φ1100 มม. | Φ1300 มม. | Φ1600 มม. | Φ2000 มม. |
จำหน่ายให้กับ: เยอรมนี เดนมาร์ก โรมาเนีย นิวซีแลนด์ ออสเตรเลีย สิงคโปร์ อินโดนีเซีย มาเลเซีย อาร์เจนตินา บราซิล ชิลี ตุรกี ซีเรีย อิสราเอล ซาอุดีอาระเบีย เวียดนาม อินเดีย ฯลฯ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
